| Place of Origin: | CHINA |
|---|---|
| Brand Name: | Zion communication OR OEM |
| Certification: | CE, ROHS, VDE, UL |
| Model Number: | Suspension for ADSS |
| Minimum Order Quantity: | 500 |
| Packaging Details: | Carton |
| Delivery Time: | Normally 20 working days |
| Payment Terms: | T/T, L/C |
| Supply Ability: | 500000pcs / Month |
| Suspension for ADSS | |||||||||||||||||||||||||

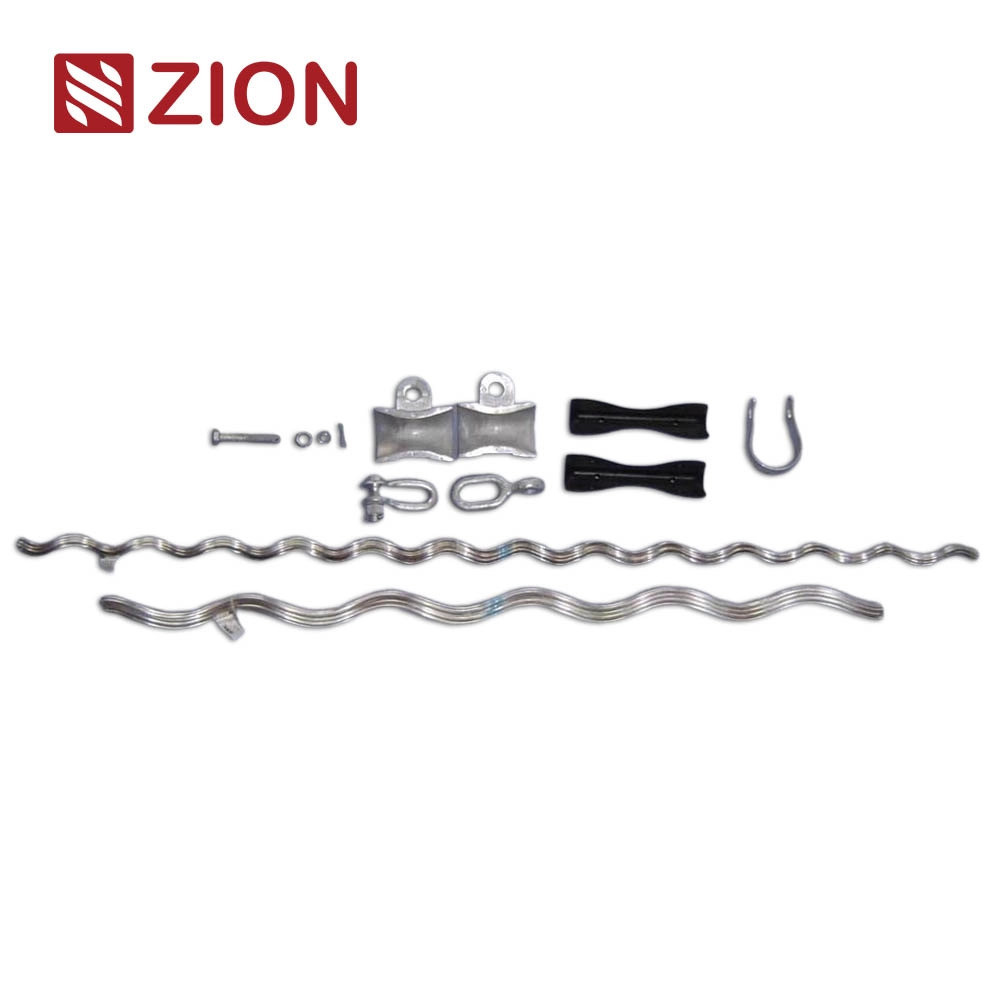

| Suspension Set for ADSS pre-twisted wire with single-and double-twisted wire two kinds of pre-design, single-storey pre-twisted threads within the file folder for the 400m distance connections, double the pre-twisted threads are generally used for large file from the folder ( within 1000m) the connection between, may be based on actual need to select a different installation method. |
|||||||||||||||||||||||||

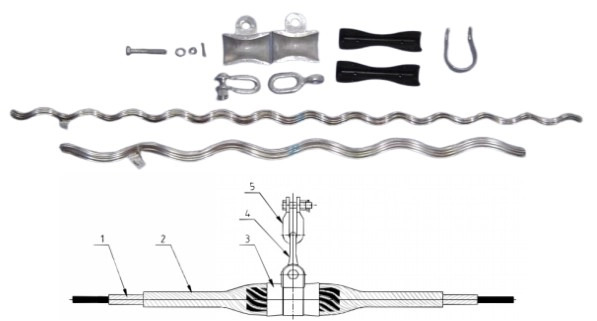

Pictures and illustrations: |
|||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| 1.Structural Reinforcing Rods 2.Dead-end Component 3.AGS Clamp 4.Eye Chain Link(Type ZH) 5.U-Clevis | |||||||||||||||||||||||||
| Model Specification (Span ＜ 200m): | |||||||||||||||||||||||||
| Name | Available Dia. of Cable(mm) |
Length of Dead-end Component (mm) |
Length of Reinforcing Rods(mm) | Reference Weight (kg) |
Universal Scheme | Available Dia. of Span (m) |
|||||||||||||||||||
| AGS Clamp | Link Fittings | ||||||||||||||||||||||||
| ZC-AXY 0940 300 | 8.6-9.4 | 1500 | 1060 | 1.2 | TK-3 | / | U-4 | 200~300 | |||||||||||||||||
| ZC-AXY 1010 300 | 9.5-10.1 | 1500 | 1060 | 1.2 | TK-3 | / | U-4 | 200~300 | |||||||||||||||||
| ZC-AXY 1070 300 | 10.2-10.7 | 1540 | 1080 | 1.3 | TK-3 | / | U-4 | 200~300 | |||||||||||||||||
| ZC-AXY 1140 300 | 10.8-11.4 | 1540 | 1080 | 1.3 | TK-3 | / | U-4 | 200~300 | |||||||||||||||||
| ZC-AXY 1220 300 | 11.5-12.2 | 1680 | 1160 | 1.5 | TK-3 | / | U-4 | 200~300 | |||||||||||||||||
| ZC-AXY 1290 300 | 12.3-12.9 | 1680 | 1160 | 1.5 | TK-3 | / | U-4 | 200~300 | |||||||||||||||||
| ZC-AXY 1370 300 | 13-13.7 | 1800 | 1250 | 1.7 | TK-3 | / | U-4 | 200~300 | |||||||||||||||||
| ZC-AXY 1460 300 | 13.8-14.6 | 1800 | 1250 | 1.7 | TK-3 | / | U-4 | 200~300 | |||||||||||||||||
| ZC-AXY 1550 300 | 14.7-15.5 | 1800 | 1250 | 1.8 | TK-3 | / | U-4 | 200~300 | |||||||||||||||||
| ZC-AXY 0940 400 | 8.6-9.4 | 1600 | 1100 | 1.2 | TK-3 | / | U-4 | 300~400 | |||||||||||||||||
| ZC-AXY 1010 400 | 9.5-10.1 | 1600 | 1100 | 1.2 | TK-3 | / | U-4 | 300~400 | |||||||||||||||||
| ZC-AXY 1070 400 | 10.2-10.7 | 1600 | 1100 | 1.3 | TK-3 | / | U-4 | 300~400 | |||||||||||||||||
| ZC-AXY 1140 400 | 10.8-11.4 | 1600 | 1100 | 1.3 | TK-3 | / | U-4 | 300~400 | |||||||||||||||||
| ZC-AXY 1220 400 | 11.5-12.2 | 1720 | 1200 | 1.5 | TK-3 | / | U-4 | 300~400 | |||||||||||||||||
| ZC-AXY 1290 400 | 12.3-12.9 | 1720 | 1200 | 1.5 | TK-3 | / | U-4 | 300~400 | |||||||||||||||||
| ZC-AXY 1370 400 | 13-13.7 | 1150 | 900 | 1.2 | TK-3 | / | U-4 | 300~400 | |||||||||||||||||
| ZC-AXY 1460 400 | 13.8-14.6 | 1840 | 1300 | 1.8 | TK-3 | / | U-4 | 300~400 | |||||||||||||||||
| ZC-AXY 1550 400 | 14.7-15.5 | 1840 | 1300 | 1.9 | TK-3 | / | U-4 | 300~400 | |||||||||||||||||
| ZC-AXY 1220 500 | 11.5-12.2 | 1760 | 1260 | 1.8 | AGS-4 | / | U-7 | 400~500 | |||||||||||||||||
| ZC-AXY 1290 500 | 12.3-12.9 | 1760 | 1260 | 1.6 | AGS-4 | / | U-7 | 400~500 | |||||||||||||||||
| ZC-AXY 1370 500 | 13-13.7 | 1860 | 1300 | 1.8 | AGS-4 | / | U-7 | 400~500 | |||||||||||||||||
| ZC-AXY 1460 500 | 13.8-14.6 | 1860 | 1300 | 1.8 | AGS-4 | / | U-7 | 400~500 | |||||||||||||||||
| ZC-AXY 1550 500 | 14.7-15.5 | 1940 | 1360 | 2 | AGS-4 | / | U-7 | 400~500 | |||||||||||||||||
| ZC-AXY 1650 500 | 15.6-16.5 | 1940 | 1360 | 3.1 | AGS-4 | / | U-7 | 400~500 | |||||||||||||||||
| ZC-AXY 1370 700 | 13-13.7 | 1920 | 1360 | 2.5 | AGS-5 | ZH-7 | U-7 | 500~700 | |||||||||||||||||
| ZC-AXY 1460 700 | 13.8-14.6 | 1680 | 1300 | 2.2 | AGS-5 | ZH-7 | U-7 | 500~700 | |||||||||||||||||
| ZC-AXY 1550 700 | 14.7-15.5 | 2000 | 1400 | 2.9 | AGS-5 | ZH-7 | U-7 | 500~700 | |||||||||||||||||
| ZC-AXY 1650 700 | 15.6-16.5 | 1700 | 1450 | 2.6 | AGS-5 | ZH-7 | U-7 | 500~700 | |||||||||||||||||
| ZC-AXY 1370 800 | 13-13.7 | 2060 | 1460 | 2.7 | AGS-5 | ZH-7 | U-7 | 600~800 | |||||||||||||||||
| ZC-AXY 1460 800 | 13.8-14.6 | 2060 | 1460 | 2.9 | AGS-5 | ZH-7 | U-7 | 600~800 | |||||||||||||||||
| ZC-AXY 1550 800 | 14.7-15.5 | 2120 | 1460 | 3 | AGS-5 | ZH-7 | U-7 | 600~800 | |||||||||||||||||
| ZC-AXY 1650 800 | 15.6-16.5 | 2200 | 1580 | 3.4 | AGS-6 | ZH-7 | U-7 | 600~800 | |||||||||||||||||
| ZC-AXY 1550 1000 | 14.7-15.5 | 2340 | 1560 | 3.3 | AGS-6 | ZH-7 | U-7 | 800~1000 | |||||||||||||||||
| ZC-AXY 1650 1000 | 15.6-16.5 | 2590 | 1680 | 3.8 | AGS-6 | ZH-7 | U-7 | 800~1000 | |||||||||||||||||
| ZC-AXY 1750 1000 | 16.6-17.5 | 2590 | 1680 | 3.8 | AGS-6 | ZH-7 | U-7 | 800~1000 | |||||||||||||||||
| ZC-AXY 1870 1000 | 17.6-18.7 | 2590 | 1680 | 4.1 | AGS-6 | ZH-7 | U-7 | 800~1000 | |||||||||||||||||
| Note: 1. The maximum unilateral suspension angle of single suspension clamp is 15 ° - 18 °. | |||||||||||||||||||||||||
| 2.The above configuration is conventional configuration. If special configuration is required, consult the technical department of the company. | |||||||||||||||||||||||||
