| Place of Origin: | CHINA |
|---|---|
| Brand Name: | Zion communication OR OEM |
| Certification: | CE, ROHS, VDE, UL |
| Model Number: | RG59T |
| Minimum Order Quantity: | 500 |
| Packaging Details: | Carton |
| Delivery Time: | Normally 20 working days |
| Payment Terms: | T/T, L/C |
| Supply Ability: | 500000pcs / Month |
| Highlight: | SA Class A++ RG59T Cable,Eca RG59T Cable,Superior Signal Transmission RG59T Cable |
||
|---|---|---|---|
|

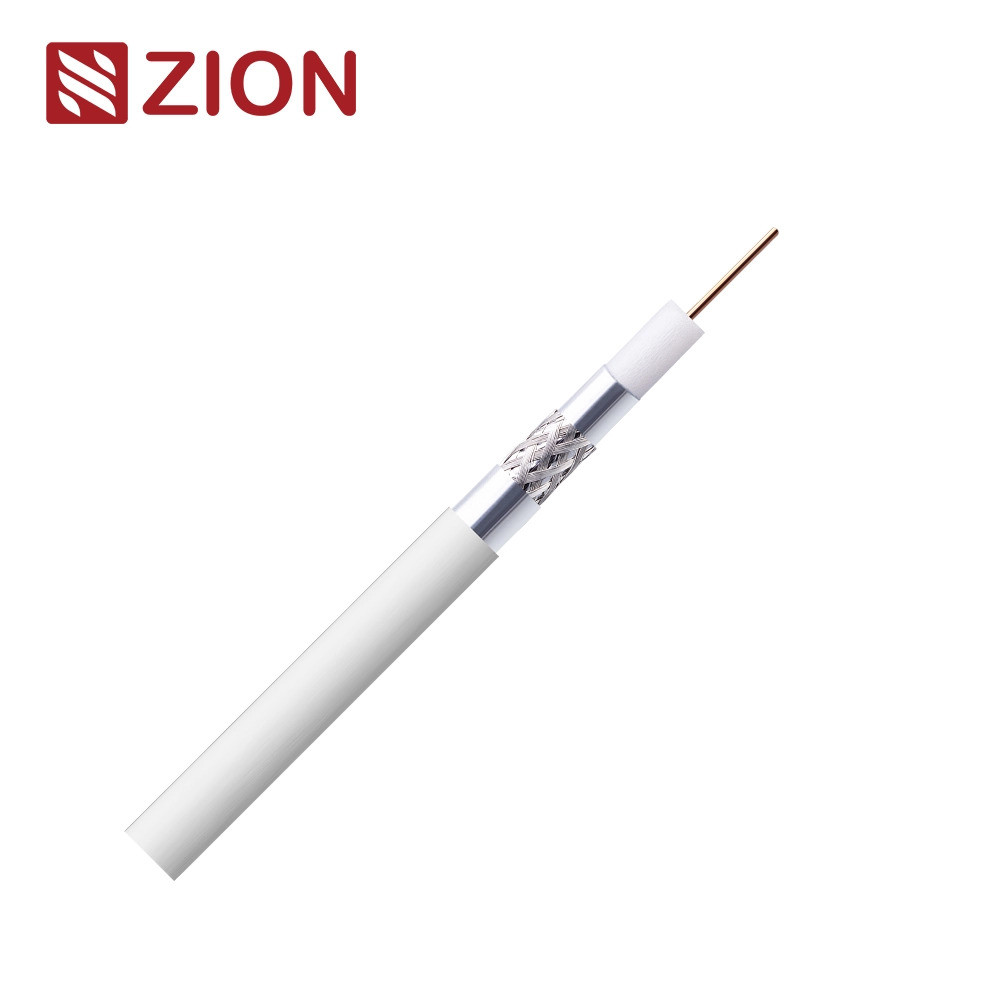

RG59T SA Class A++ Eca |
|||||||||||||||||||||||||||
|
Key Information & Construction Parameters: |
|||||||||||||||||||||||||||
|
SKU: |
7170101 |
|
|||||||||||||||||||||||||
|
Class CPR |
Eca |
||||||||||||||||||||||||||
|
Standards: |
EN50117-10-2 |
||||||||||||||||||||||||||
|
Inner Conductor Material |
Plain Copper (Cu) |
||||||||||||||||||||||||||
|
Inner Conductor Size |
0.80 ± 0.02mm |
||||||||||||||||||||||||||
|
Insulation Material |
Foam Polyethylene(PEG) |
||||||||||||||||||||||||||
|
Insulation Size |
3.50 ± 0.10mm |
||||||||||||||||||||||||||
|
Shield 1 |
Al/Pet/Al |
||||||||||||||||||||||||||
|
Shield 2 |
Tinned Copper(CuSn) braiding wire |
||||||||||||||||||||||||||
|
65% Coverage |
|||||||||||||||||||||||||||
|
Shield 3 |
Al/Pet |
||||||||||||||||||||||||||
|
Jacket |
Material: PVC |
||||||||||||||||||||||||||
|
OD: 5.20 ± 0.10mm |
|||||||||||||||||||||||||||
|
Color: White/Black or customerzied |
|||||||||||||||||||||||||||
|
Application |
DOCSIS 3.1 (Data Over Coax System) |
||||||||||||||||||||||||||
|
Electrical Characteristics & Physical Properties: |
|||||||||||||||||||||||||||
|
Characteristic impedance |
200 MHz 75±3 Ohm |
||||||||||||||||||||||||||
|
Capacitance (@1kHz) |
52 ± 2 pF/m.Nom |
||||||||||||||||||||||||||
|
Velocity Ratio |
85% Nom. |
||||||||||||||||||||||||||
|
Inner conductor resistance |
35 Ω/km |
||||||||||||||||||||||||||
|
Outer conductor resistance |
13.50 Ω/km |
||||||||||||||||||||||||||
|
Loop resistance |
48.50 Ω/km |
||||||||||||||||||||||||||
|
Sheat Insulation voltage |
2.5 kV |
||||||||||||||||||||||||||
|
Maximum current (Ieff) |
4 A |
||||||||||||||||||||||||||
|
Structural Return Loss(SRL) |
5 - 470 MHz |
>33 dB |
|||||||||||||||||||||||||
|
470 - 1000 MHz |
>27 dB |
||||||||||||||||||||||||||
|
1000 - 2000 MHz |
>25 dB |
||||||||||||||||||||||||||
|
2000 - 3000 MHz |
>23 dB |
||||||||||||||||||||||||||
|
Screening Attenuation(SA) |
30 - 1000 MHz |
>110 dB |
|||||||||||||||||||||||||
|
1000 - 2000 MHz |
>95 dB |
||||||||||||||||||||||||||
|
2000 - 3000 MHz |
>90 dB |
||||||||||||||||||||||||||
|
Transfer Impedance |
5-30 MHz |
＜ 2.5 mOhm/m |
|||||||||||||||||||||||||
|
Min.Bending Radius |
26/52 mm |
|
|||||||||||||||||||||||||
|
Max. Cable Pulling Strength |
90 N |
||||||||||||||||||||||||||
|
Operating Temperature |
-20 / +80 °C |
||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Attenuation (at 20°C ) |
|||||||||||||||||||||||||||
|
Frequency (MHZ) |
|
|
|
|
|
|
|
|
|
|
Max Attenuation (dB/100m) |
||||||||||||||||
|
5 |
|
2.10 |
|||||||||||||||||||||||||
|
10 |
|
2.90 |
|||||||||||||||||||||||||
|
30 |
|
4.50 |
|||||||||||||||||||||||||
|
50 |
|
5.70 |
|||||||||||||||||||||||||
|
200 |
|
11.10 |
|||||||||||||||||||||||||
|
300 |
|
13.70 |
|||||||||||||||||||||||||
|
470 |
|
17.40 |
|||||||||||||||||||||||||
|
*The above data is for reference only, the actual order test report shall prevail. |
|||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Order Informations: |
|||||||||||||||||||||||||||
|
Marking |
HANGZHOU ZION 7170101 75 OHM RG59T SA Class A++ Eca |
||||||||||||||||||||||||||
|
Package |
100M/Roll, 300M/WS (or Per customer's request) |
||||||||||||||||||||||||||
|
Delivery time |
Normally 25 days after received the deposit. |
||||||||||||||||||||||||||
|
Brand |
HELLOSIGNAL® OR OEM |
||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||
|
Online Service: |
|||||||||||||||||||||||||||
|
|
+86 15088607575 |
||||||||||||||||||||||||||
|
|
+86 15088607575 |
||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
OEM Customized Service: |
|||||||||||||||||||||||||||
|
Color |
We can customized Jacket Color based on RAL Classic |
||||||||||||||||||||||||||
|
Printing |
We can customized printing words on jacket |
||||||||||||||||||||||||||
|
Packing & Label |
We can customized spool, carton & label design. |
||||||||||||||||||||||||||
